Следующая группа размеров также создается с применением команды Линейный размер, только это уже не диаметральные, а действительно линейные размеры. Все отличие в их построении состоит только в установке в окне Задание размерной надписи переключателя Символ в положение Нет. Эти размеры включают:
Не совсем простой может оказаться задача построения размера отверстия в ступице (на рис. 2.133 показан справа). Этот размер не может быть привязан к двум точкам, так как в верхней части отверстия показан шпоночный паз в разрезе. На чертежах такой диаметральный размер обозначают, привязываясь только к одной выносной линии (эта линия указывает, к какому именно отверстию этот размер относится). Чтобы убрать верхнюю выносную линию, необходимо перед окончательной фиксацией размера на панели свойств перейти на вкладку Параметры и отжать кнопку Отрисовка второй выносной линии. Далее из раскрывающегося списка Стрелка (для второй выносной линии) выбрать пункт Без стрелки. Как указать квалитет, было рассказано выше (разумеется, этот квалитет должен совпадать с тем, который указан на сборочном чертеже). Не забудьте установить флажок Включить возле поля со значением квалитета, чтобы он отобразился в размерной надписи.
При формировании размерной надписи этих размеров следует установить флажок Авто в окне настроек размерной надписи (это говорит о необходимости автоматически определять значение номинала), а также указать значок Ж перед номиналом. Для размера отверстия в диске в поле Текст до введите текст 4отв., обозначающий, что отверстий такого диаметра в колесе должно быть четыре. Делительный диаметр на чертеже обозначать не нужно, так как он будет приведен в таблице характеристик зубчатого колеса.
Рис. 2.133. Проставление диаметральных размеров колеса
отверстия в ступице (отверстия под вал) с указанием квалитета.
выступов зубьев колеса;
размещения отверстий в дисках и диаметр одного такого отверстия;
ступицы колеса;
При помощи инструмента Линейный размер последовательно проставьте размеры следующих диаметров (рис. 2.133):
Теперь можно приступать к оформлению деталировочного чертежа. Начнем с простановки размеров. Как уже отмечалось ранее, на деталировочном чертеже должны присутствовать все размеры изделия, необходимые и достаточные для его изготовления и обработки.
4.PУдалите всю вспомогательную геометрию с чертежа. Больше редактировать само изображение колеса не придется.

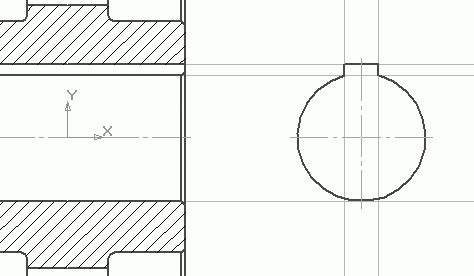

Рис. 2.132. Доработка чертежа зубчатого колеса
3. Немного правее от вставленного изображения постройте профиль отверстия в ступице, принимая, что глубина шпоночного паза при диаметре отверстия 85 мм равна 5, 4 мм, а ширина паза 20 мм. Отталкиваясь от профиля отверстия, отредактируйте сечение колеса, дорисовав шпоночный паз в разрезе (рис. 2.132).
2. Перейдите в окно представления только что созданного документа. Убедитесь, что текущим является вид Зубчатое колесо. Нажмите сочетание клавиш Ctrl+V и вставьте изображение колеса в чертеж, привязав его к точке начала координат вида. Выделите вставленное изображение, после чего, используя команду Поворот, расположите колесо вертикально, развернув его на 90` вокруг точки начала координат.
1. Откройте документ, содержащий сборочный чертеж редуктора. Нажмите кнопку Выделить слой указанием на панели Выделение. Щелчком кнопкой мыши на изображении колеса выделите слой с зубчатым колесом. При помощи сочетания клавиш Ctrl+C скопируйте выделенные элементы чертежа в буфер обмена. В качестве точки привязки укажите точку пересечения осей колеса (точка начала координат вида сверху).
Создадим чертеж колеса на новом документе (при желании вы можете разместить этот чертеж в одном документе с изображением редуктора, добавив к нему новый лист). Создайте новый документ и настройте его параметры следующим образом: формат А3, ориентация горизонтальная, стиль оформления оставьте заданным по умолчанию. Сформируйте в документе новый вид с масштабом 1:2 и назовите его Зубчатое колесо. Точку начала координат вида поместите посредине листа, немного ближе к его левой стороне. Теперь можно приступать к построению чертежа.
В начале этого раздела упоминалось еще об одном практическом примере, касающемся оформления чертежей в системе КОМПАС-График. Чтобы не отступать от логики изложения материала, в качестве этого примера выполним оформление конструкторского чертежа детали зубчатого колеса, входящей в только что спроектированный редуктор. Этот пример будет небольшим по сравнению с предыдущим. Тем не менее он содержит важную информацию по формированию деталировочных чертежей, занимающих значительную долю среди всей конструкторской документации, сопровождающей выпуск сложного изделия. Я не буду подробно описывать нюансы построения геометрии, так как полагаю, что всего приведенного выше достаточно для создания изображений любой сложности. Рисовать на новом чертеже нам придется очень мало, поскольку основное изображение колеса будет вставлено со сборочного чертежа редуктора.
Создание деталировочного чертежа зубчатого колеса
